BC548: Transistor BJT NPN 30V y 100mA en encapsulado TO-92.

Descripción General

El Transistor BC548 es un transistor bipolar de tipo NPN ampliamente utilizado en aplicaciones de amplificación y conmutación de señales en circuitos electrónicos. Este transistor se caracteriza por su alta ganancia de corriente (hFE) y bajo nivel de ruido, lo que lo hace ideal para aplicaciones donde se requiere amplificación de señales de baja potencia con precisión.

Características Principales

Tipo de transistor: NPN.

Encapsulado: TO-92.

Ganancia de corriente (hFE): Alto valor típico de 200 a 450.

Voltaje máximo colector-base (V_CBO): 30V.

Corriente máxima colector (I_C): 100mA.

Potencia máxima disipada (P_tot): 500mW.

Velocidad de conmutación: Alta velocidad de respuesta para aplicaciones de conmutación rápida.

Características Eléctricas

Voltaje máximo colector-base (V_CBO): 30V.

Voltaje máximo colector-emisor (V_CEO): 30V.

Corriente máxima colector (I_C): 100mA.

Ganancia de corriente (hFE): 200 a 450.

Potencia máxima disipada (P_tot): 500mW.

Frecuencia máxima de operación (f_T): 300 MHz.

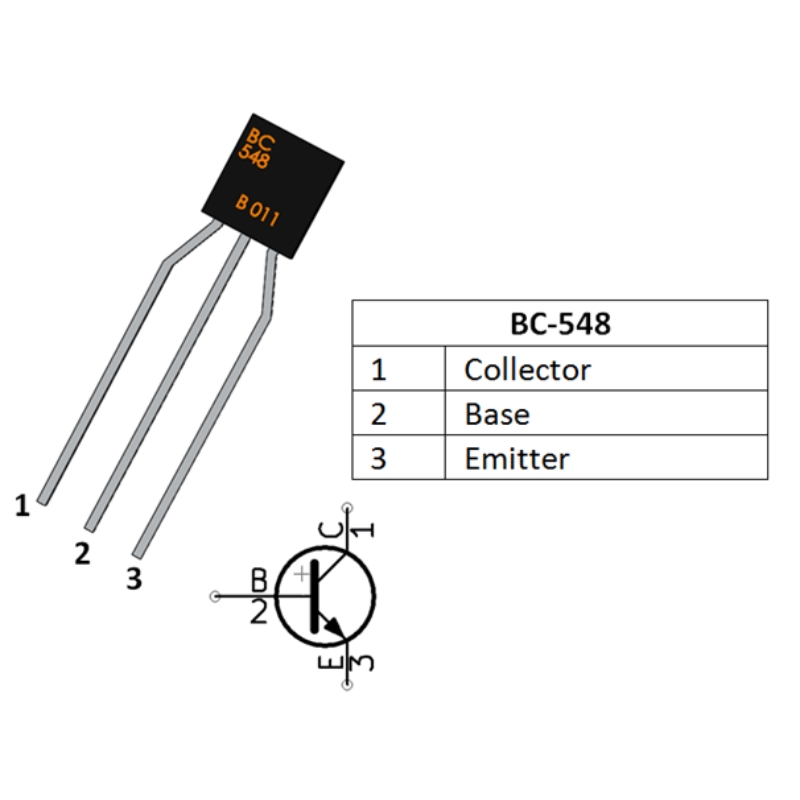

Pinout

El Transistor BC548 tiene tres pines principales:

Base (B): Controla la corriente que fluye entre el emisor y el colector.

Emisor (E): Conexión de salida de corriente.

Colector (C): Conexión de entrada de corriente.

Aplicaciones Comunes

Amplificación de señales: Utilizado en etapas de amplificación de audio y radiofrecuencia.

Conmutación de señales: Empleado en circuitos de conmutación rápida.

Osciladores de audio: Utilizado en osciladores de baja frecuencia.

Diseños de preamplificador: Implementado en preamplificadores de señales débiles.

Sensores electrónicos: Utilizado en circuitos de detección y control de sensores.

Ventajas

Alta ganancia de corriente (hFE): Proporciona amplificación eficiente de señales débiles.

Bajo nivel de ruido: Ideal para aplicaciones donde se requiere alta fidelidad y sensibilidad.

Amplia disponibilidad: Componente estándar fácilmente disponible en el mercado.

Economía: Costo accesible para aplicaciones de electrónica de consumo y educativas.

Información Adicional

El Transistor BC548 es una opción popular entre diseñadores y técnicos debido a su versatilidad y rendimiento confiable en una variedad de aplicaciones electrónicas. Su diseño robusto y su capacidad para manejar corrientes moderadas lo convierten en una opción preferida en proyectos de estudiantes, desarrollo de prototipos y aplicaciones industriales ligeras.
