Compuerta lógica CD4072: Compuerta OR de doble entrada lógica digital.

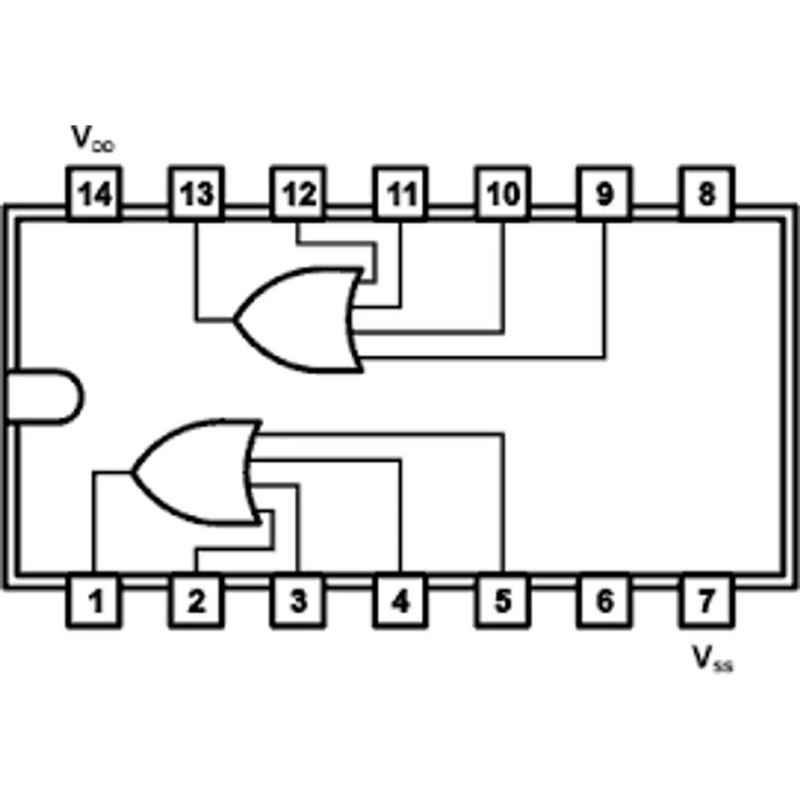

El CD4072 es un circuito integrado que contiene dos puertas lógicas OR de 4 entradas cada una. Cada puerta lógica OR tiene la capacidad de tomar hasta 4 señales de entrada y producir una salida lógica alta (1) si al menos una de las entradas es alta, de lo contrario, produce una salida lógica baja (0). Este chip es comúnmente utilizado en aplicaciones digitales donde se requiere la operación lógica OR de múltiples señales, como en sistemas de control, circuitos de lógica combinacional y dispositivos de interfaz.
Descripción General
La Compuerta Lógica CD4072 es un componente crucial en la electrónica digital, específicamente diseñada para realizar operaciones lógicas OR de dos entradas. Esta compuerta forma parte de la familia de dispositivos CMOS (Complementary Metal-Oxide-Semiconductor), conocida por su bajo consumo de energía y alta inmunidad al ruido eléctrico. Es ideal para integrar en circuitos digitales que requieren operaciones de lógica booleana sencillas y eficientes.
Características Principales
Tipo de dispositivo: Compuerta OR de doble entrada.
Tecnología: CMOS.
Alimentación: 3V a 15V.
Consumo de corriente: Bajo consumo, adecuado para aplicaciones con limitaciones de energía.
Compatibilidad: Compatible con lógica TTL y CMOS.
Características Eléctricas
Voltaje de alimentación: 3V a 15V.
Corriente de entrada: Baja corriente de entrada, típicamente en el rango de microamperios.
Corriente de salida: Capacidad de manejar corrientes de salida adecuadas para operaciones lógicas estándar.
Velocidad de conmutación: Alta velocidad de respuesta, típicamente en el rango de nanosegundos.
Pinout
La Compuerta Lógica CD4072 tiene tres pines principales:
Entrada A: Primer pin de entrada para la operación OR.
Entrada B: Segundo pin de entrada para la operación OR.
Salida (Q): Pin de salida que proporciona el resultado de la operación OR de las dos entradas.
Aplicaciones Comunes
Diseño de circuitos digitales: Utilizado en la construcción de sistemas digitales complejos.
Control lógico: Implementado en la lógica de control de máquinas y procesos automatizados.
Interfaz de usuario: Empleado en dispositivos de interfaz donde se requiere toma de decisiones lógicas simples.
Conversión de datos: Utilizado para convertir señales de entrada en resultados lógicos determinados.
Ventajas
Bajo consumo de energía: Ideal para aplicaciones móviles y de bajo consumo.
Alta inmunidad al ruido: Capaz de funcionar de manera confiable en entornos ruidosos.
Compatibilidad universal: Compatible con una amplia gama de sistemas digitales y lógicas de control.
Facilidad de integración: Diseño compacto y estándar que facilita la integración en diseños de circuitos.
Información Adicional
La Compuerta Lógica CD4072 es esencial para diseñadores de circuitos digitales que buscan una solución eficaz y eficiente para operaciones de lógica OR en sus diseños. Su robustez y confiabilidad la convierten en una opción preferida en aplicaciones que requieren precisión y velocidad en las operaciones lógicas. Además, su compatibilidad con diferentes niveles de voltaje y tecnologías de lógica digital la hacen versátil para una amplia gama de aplicaciones industriales y comerciales.
