Tiristor SCR C106: Semiconductor de control de silicio conmutador de alta potencia.

Descripción General

El Tiristor SCR C106 es un dispositivo semiconductor de control de silicio que se utiliza ampliamente en aplicaciones de conmutación de alta potencia. Es ideal para controlar grandes cargas eléctricas, ya que puede manejar altos voltajes y corrientes. Este tiristor es conocido por su capacidad de mantener la corriente una vez que se ha activado, hasta que la corriente descienda por debajo de un cierto nivel, lo que lo hace extremadamente eficiente en aplicaciones de control de potencia.

Características Principales

Tipo de dispositivo: Tiristor de control de silicio (SCR).

Encapsulado: TO-220.

Corriente máxima: 4A.

Voltaje máximo: 400V.

Disipación de potencia: 2W.

Temperatura de operación: -40°C a +125°C.

Características Eléctricas

Voltaje de bloqueo: 400V.

Corriente de disparo (Gate Trigger Current): 200µA (típico).

Voltaje de disparo (Gate Trigger Voltage): 0.8V (típico).

Corriente de mantenimiento (Holding Current): 5mA (típico).

Voltaje de encendido (On-State Voltage Drop): 1.7V a 4A.

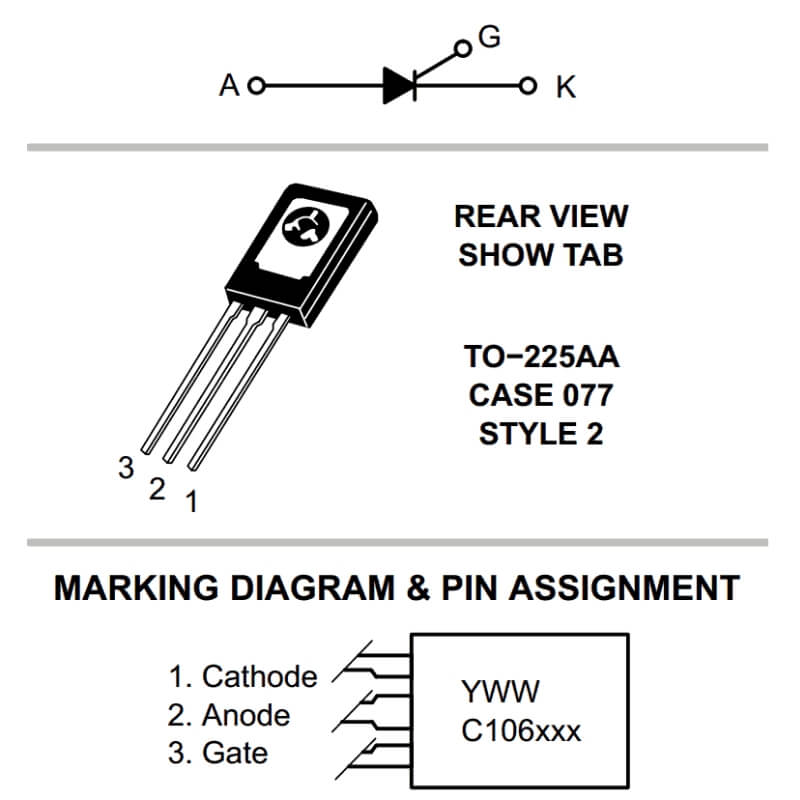

Pinout

El Tiristor SCR C106 cuenta con tres pines principales:

Anodo (A): Pin de entrada de corriente positiva.

Cátodo (K): Pin de salida de corriente negativa.

Puerta (G): Pin de control de disparo.

Aplicaciones Comunes

Control de motores: Usado para el control de velocidad en motores eléctricos.

Control de iluminación: Utilizado en reguladores de luz y dimmers.

Sistemas de calefacción: Implementado en controladores de temperatura.

Rectificación controlada: Empleado en rectificadores de corriente alterna a corriente continua.

Cargadores de batería: Utilizado para controlar el proceso de carga de baterías.

Ventajas

Alta eficiencia: Una vez activado, el tiristor SCR C106 puede mantener la corriente con muy baja pérdida de energía.

Robustez: Capaz de manejar altos niveles de corriente y voltaje.

Durabilidad: Diseñado para operar en condiciones ambientales adversas.

Facilidad de control: Se puede activar con pequeñas señales de corriente.

Información Adicional

El Tiristor SCR C106 es un componente esencial en la electrónica de potencia, especialmente útil en aplicaciones donde se requiere un control preciso y eficiente de grandes cargas eléctricas. Su diseño robusto y su capacidad para manejar altos voltajes y corrientes lo convierten en una opción preferida para ingenieros y técnicos en una variedad de industrias. Además, su encapsulado TO-220 facilita la disipación de calor y la integración en circuitos electrónicos.
