2SC5200: Transistor BJT NPN de Alta potencia de hasta 230V y 15A

Descripción General:

El 2SC5200 es un transistor de alta potencia y alta corriente, adecuado para amplificación de señales de audio y otras aplicaciones que requieren manejo de alta potencia. Es especialmente popular en etapas de salida de amplificadores de audio debido a su capacidad para manejar grandes corrientes y tensiones.

Características Principales:

• Tipo de dispositivo: Transistor BJT (Bipolar Junction Transistor) NPN.

• Encapsulado: TO-247 de alta potencia, que permite una buena disipación de calor.

• Tensión colector-emisor (Vceo): 230V.

• Corriente colector máxima (Ic): 15A.

• Potencia máxima disipada: Aproximadamente 150W.

• Frecuencia de transición de corriente (ft): Alto rendimiento hasta frecuencias moderadas.

Características Eléctricas:

• Ganancia de corriente (hFE): Alto valor de ganancia, generalmente en el rango de 25 a 120.

• Tiempo de conmutación: Relativamente rápido para su clase de dispositivo, adecuado para aplicaciones de audio.

• Temperatura de operación: Rango típico de -55°C a +150°C.

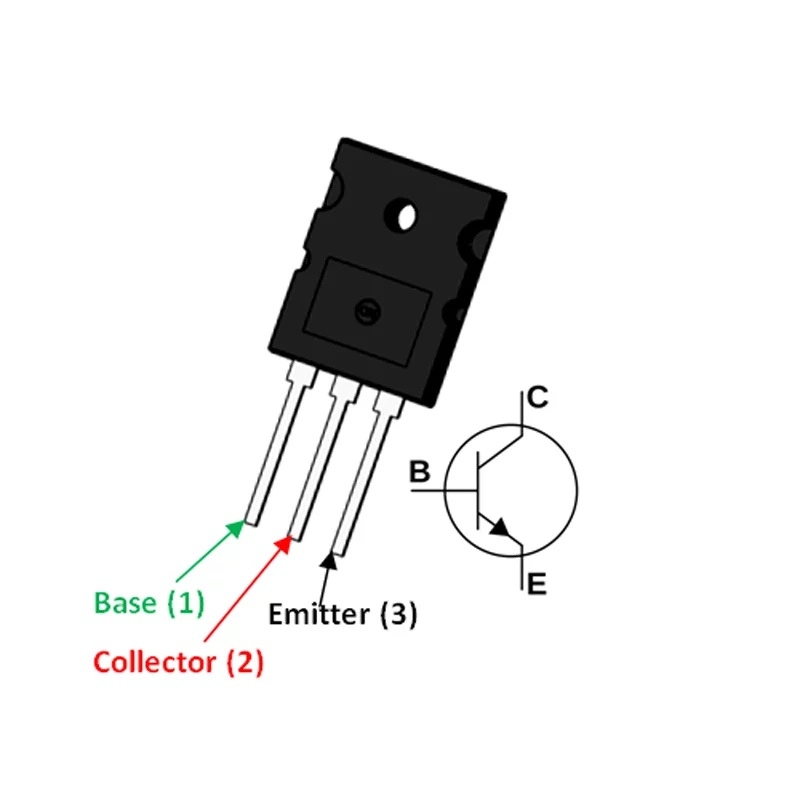

Pinout:

El pinout del 2SC5200 en encapsulado TO-247 incluye:

• Pin 1 (Base): Controla la corriente de entrada al transistor.

• Pin 2 (Colector): Conexión a la carga o a la fuente de voltaje.

• Pin 3 (Emisor): Conexión a tierra o al punto de referencia de voltaje.

Aplicaciones Comunes:

• Etapas de salida de amplificadores de audio de alta fidelidad.

• Fuentes de alimentación reguladas de alta corriente.

• Controladores de motores.

• Conversores de energía y amplificadores de señal de alta potencia.

Ventajas:

• Capacidad para manejar altas corrientes y tensiones.

• Diseño robusto y encapsulado adecuado para disipación de calor.

• Alta confiabilidad y durabilidad en aplicaciones industriales y de consumo.

Información Adicional:

El transistor 2SC5200 es ampliamente utilizado en la industria del audio debido a su capacidad para manejar potencias significativas y su rendimiento estable en frecuencias de audio. Es esencialmente un componente clave en la etapa de salida de amplificadores de audio de alta calidad, donde proporciona potencia suficiente para alimentar altavoces y sistemas de sonido exigentes.
