LM7812: Regulador de voltaje positivo de 12V para proyectos electrónicos.

Descripción General:

El LM7812 es un regulador de voltaje positivo de tres terminales que convierte una entrada de voltaje mayor en una salida de 12V DC regulada. Es parte de la familia de reguladores de voltaje de la serie 78xx, que incluye varios modelos para diferentes tensiones de salida (por ejemplo, LM7805 para 5V, LM7812 para 12V, etc.).

Características Principales:

• Tipo de dispositivo: Regulador de voltaje lineal positivo.

• Encapsulado: Disponible en encapsulado estándar TO-220 de tres pines.

• Tensión de entrada máxima: Generalmente puede manejar hasta 35V de voltaje de entrada.

• Tensión de salida: Regulada a 12V DC.

• Corriente de salida máxima: Hasta 1A, dependiendo de las condiciones de disipación de calor y el diseño del disipador.

• Rizado de salida: Bajo ruido en la salida debido a su diseño lineal.

Características Eléctricas:

• Regulación de línea: Buena regulación de voltaje frente a variaciones en la tensión de entrada.

• Regulación de carga: Estable frente a cambios en la corriente de carga.

• Protección térmica: Incorpora protección contra sobrecalentamiento con apagado automático en caso de exceso de temperatura.

• Eficiencia: Debido a su naturaleza lineal, la eficiencia es más baja en comparación con reguladores conmutados en aplicaciones de alta corriente.

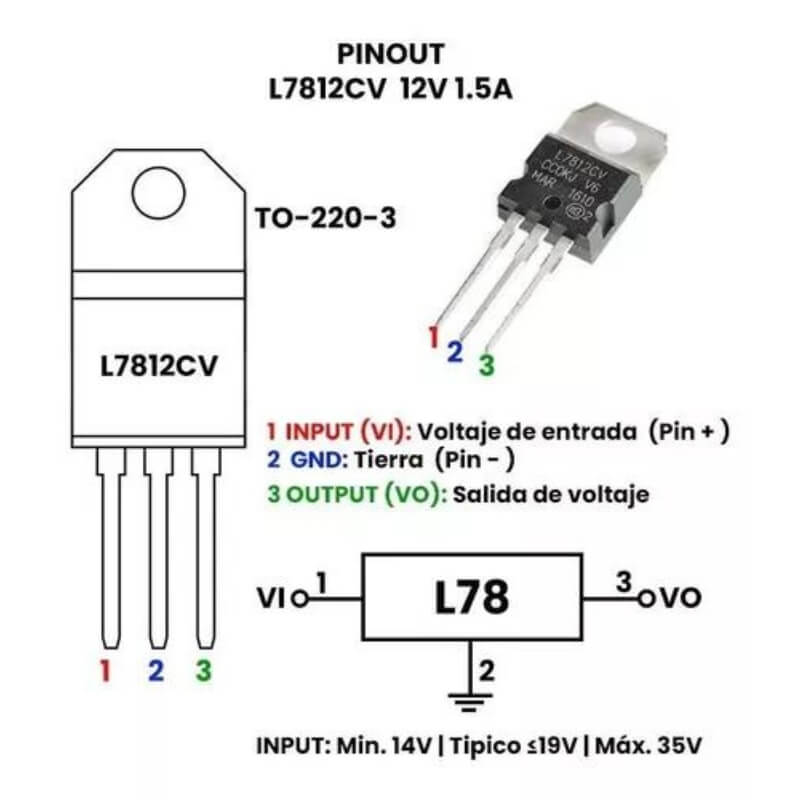

Pinout:

El pinout del LM7812 en encapsulado TO-220 incluye:

• Pin 1 (Input): Conexión de entrada del voltaje no regulado (generalmente entre 14V y 35V).

• Pin 2 (Ground): Conexión a tierra.

• Pin 3 (Output): Salida regulada de 12V DC.

Aplicaciones Comunes:

• Fuentes de alimentación lineales.

• Reguladores de voltaje para circuitos electrónicos.

• Sistemas de alimentación de baja potencia.

• Componente básico en electrónica de consumo y proyectos de hobby.

Ventajas:

• Facilidad de uso con un diseño de tres terminales.

• Regulación estable y confiable de 12V.

• Ampliamente disponible y económico.

• Adecuado para aplicaciones donde se requiere una salida de voltaje fija y estable.

Información Adicional:

El LM7812 es una opción popular para aquellos que necesitan una fuente de alimentación de 12V estable y confiable en aplicaciones de baja a media potencia. Es importante tener en cuenta las capacidades de corriente y disipación de calor al diseñar con este regulador, asegurándose de que se utilice con un disipador de calor adecuado si se manejan corrientes cercanas a la máxima especificada.
