LM741: Amplificador para comparadores, multivibradores y amplificadores

Descripción General:

El LM741 es un amplificador operacional de propósito general diseñado para operar con una amplia variedad de tensiones de alimentación y ser compatible con una amplia gama de aplicaciones en electrónica analógica. Es un componente básico pero fundamental en muchos diseños de circuitos debido a su estabilidad, rendimiento y disponibilidad.

Características Principales:

• Tipo de dispositivo: Amplificador operacional (op-amp) de propósito general.

• Encapsulado: Estándar DIP (Dual Inline Package) de 8 pines.

• Voltaje de alimentación: Puede operar con una amplia gama de voltajes de alimentación, típicamente ±15V.

• Corriente de salida máxima: Suficiente para aplicaciones estándar de amplificación.

• Ganancia de lazo abierto: Alta ganancia de tensión (typ 200,000) con baja corriente de polarización (500nA).

• Impedancia de entrada: Alta impedancia de entrada (typ 2MΩ).

• Ancho de banda: Ancho de banda típico de 1 MHz.

Características Eléctricas:

• Impedancia de salida baja: Capacidad para manejar cargas externas con eficiencia.

• Respuesta de frecuencia: Adecuada para aplicaciones de audio y señales analógicas.

• Temperatura de operación: Rango estándar que permite su uso en diversas condiciones ambientales.

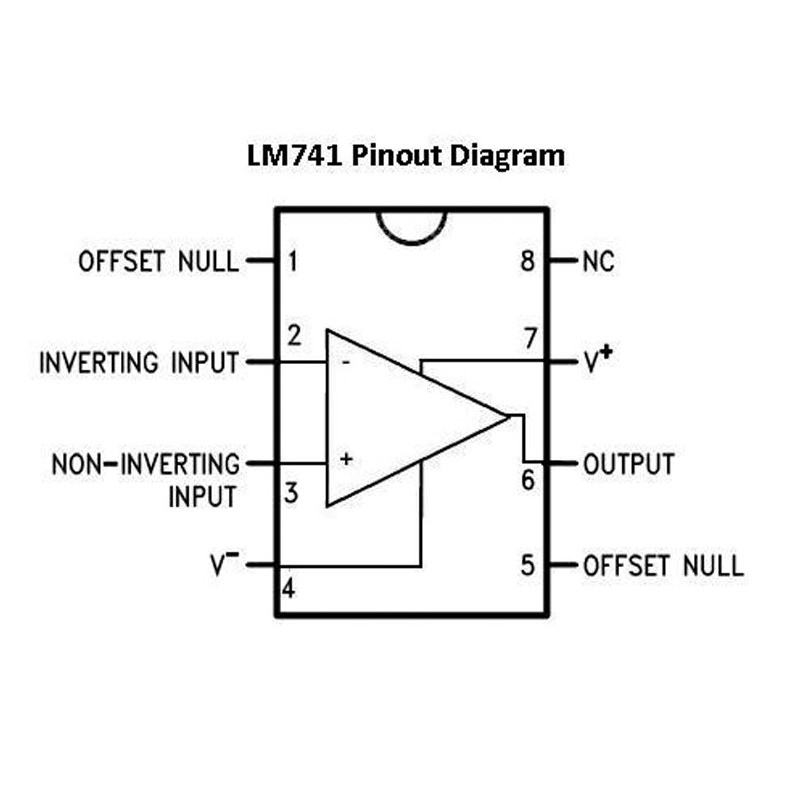

Pinout:

El pinout típico del LM741 en encapsulado DIP incluye:

• Entrada no inversora (+) y entrada inversora (-): Utilizadas para aplicar las señales de entrada.

• Salida (OUT): Proporciona la señal amplificada de salida.

• Alimentación (V+ y V-): Conexiones para la alimentación positiva y negativa.

• Compensación (NC y Offset Null): Pines para ajustes internos y estabilidad.

Aplicaciones Comunes:

• Amplificación de señales en circuitos de audio.

• Filtros activos y pasivos.

• Amplificadores de instrumentación.

• Circuitos de control y regulación.

Ventajas:

• Amplio rango de voltaje de alimentación que lo hace versátil.

• Alta ganancia y baja corriente de polarización para precisión en aplicaciones de señal débil.

• Compatible con una amplia variedad de componentes y sistemas electrónicos.

Información Adicional:

El LM741 ha sido un componente fundamental en el diseño de circuitos analógicos desde su introducción. Aunque ha sido reemplazado en muchas aplicaciones por op-amps más modernos con mejor rendimiento, sigue siendo ampliamente utilizado en educación y prototipado debido a su disponibilidad y familiaridad en diseños de circuitos básicos.
