BC547: Transistor NPN de uso general para proyectos electrónicos.

Descripción General:

El BC547 es un transistor bipolar de silicio tipo NPN en un encapsulado TO-92. Es un dispositivo de baja potencia que se utiliza principalmente para amplificación de señales, conmutación de señales pequeñas y aplicaciones generales en electrónica.

Características Principales:

• Tipo de transistor: NPN bipolar.

• Encapsulado: TO-92 (plástico).

• Tensión colector-base máxima (Vcbo): 45V.

• Tensión colector-emisor máxima (Vceo): 45V.

• Corriente colector continua máxima (Ic): 100 mA.

• Ganancia de corriente (hFE): 110 - 800 (dependiendo de la corriente y la configuración).

Características Eléctricas:

• Tensión de saturación colector-emisor (Vce(sat)): 0.7V (a Ic = 10 mA, Ib = 1 mA).

• Tiempo de almacenamiento (tstg): 50 ns (típico).

• Temperatura máxima de operación: 150°C.

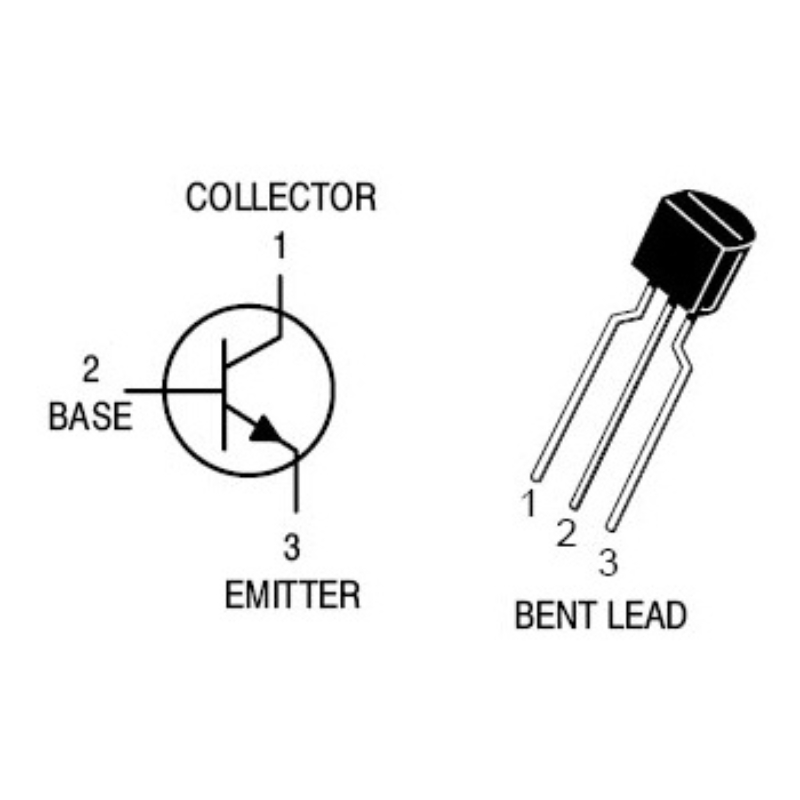

Pinout:

1. Base (B): Controla la corriente que fluye entre el emisor y el colector.

2. Colector (C): Conectado al terminal positivo de la carga.

3. Emisor (E): Conectado al terminal negativo de la carga.

Aplicaciones Comunes:

• Amplificación de señales en circuitos de audio.

• Amplificadores de pequeña señal.

• Circuitos de conmutación de señales pequeñas.

• Osciladores de baja frecuencia.

• Amplificadores de instrumentación.

Ventajas:

• Bajo costo y amplia disponibilidad.

• Ideal para aplicaciones de bajo consumo de energía.

• Fácil de usar y compatible con diseños estándar.

• Ampliamente utilizado en proyectos educativos y de prototipado.

Información Adicional:

El transistor BC547 es una opción popular para amplificación y conmutación de señales pequeñas en electrónica debido a su versatilidad y rendimiento confiable. Es adecuado para una variedad de aplicaciones donde se requiere un amplificador de baja potencia y eficiencia.
