ATMEGA328P-PU: Microcontrolador AVR de alto rendimiento para proyectos de electrónica

Descripción General:

El ATmega328P-PU es un microcontrolador de bajo consumo y alta velocidad basado en la arquitectura RISC AVR de 8 bits. Incorpora una amplia gama de funciones como temporizadores, UARTs, interfaces de comunicación SPI y I2C, ADC (Convertidor Analógico-Digital) y PWM (Modulación por Ancho de Pulso), haciéndolo adecuado para una variedad de aplicaciones desde simples proyectos DIY hasta sistemas complejos de control.

Características Principales:

• Arquitectura: AVR de 8 bits RISC.

• Frecuencia de operación: Hasta 20 MHz.

• Memoria Flash: 32 KB para almacenamiento de programas.

• SRAM: 2 KB para almacenamiento de datos.

• EEPROM: 1 KB para almacenamiento no volátil.

• Número de pines: 28 pines en encapsulado PDIP (DIP de doble hilera de pines).

• Interfaces de comunicación: UART, SPI, I2C.

• ADC: 10 canales de 10 bits.

• PWM: Hasta 6 canales de salida PWM.

• Temporizadores: Temporizadores de 8 y 16 bits.

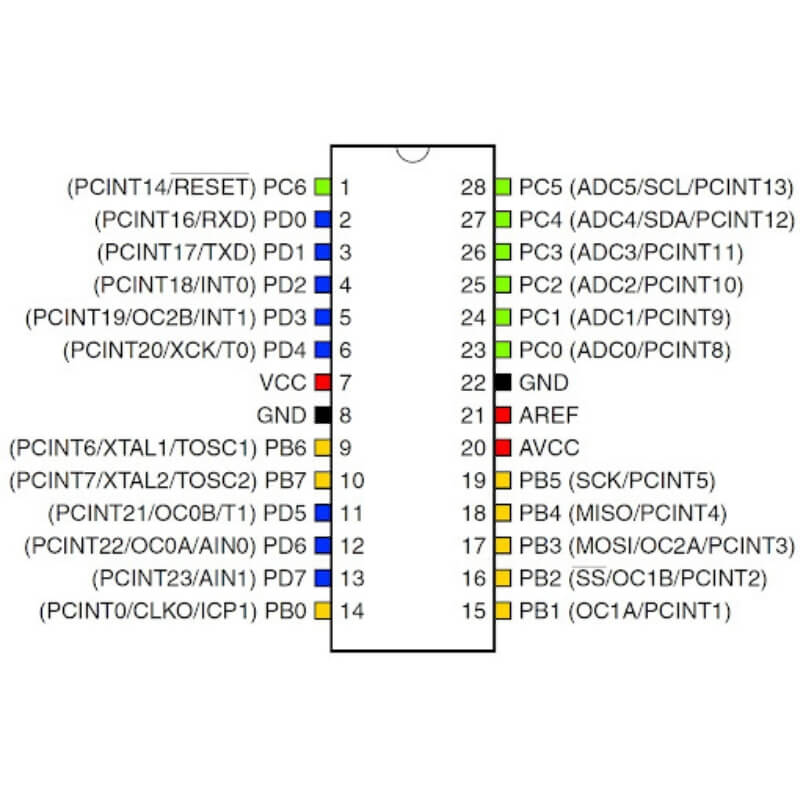

Pinout:

El ATmega328P-PU tiene varios pines que se utilizan para la alimentación, comunicación y E/S de propósito general. Algunos pines clave incluyen:

1. VCC y GND: Alimentación y tierra respectivamente.

2. Pines de E/S digitales: Para la conexión de dispositivos externos y señales digitales.

3. Pines de E/S analógicas: Para la entrada de señales analógicas a través del ADC.

4. Pines de comunicación: Para la comunicación serial (UART) y otras interfaces.

Aplicaciones Comunes:

• Sistemas embebidos y controladores.

• Proyectos de automatización y domótica.

• Dispositivos IoT (Internet de las Cosas).

• Equipos de medición y control.

• Juegos y juguetes electrónicos.

Ventajas:

• Bajo consumo de energía, ideal para aplicaciones alimentadas por batería.

• Amplia comunidad de desarrolladores y soporte de software.

• Fácil programación a través de un programador ISP (In-System Programmer) o bootloader.

• Versatilidad para integrar múltiples periféricos y sensores.

Información Adicional:

El ATmega328P-PU es una opción popular tanto para principiantes como para expertos en electrónica debido a su robustez, bajo costo y facilidad de programación. Es compatible con el entorno de desarrollo Arduino, lo que lo hace aún más accesible para proyectos de prototipado rápido y educación en electrónica.
