2N3906: Transistor PNP amplificador de señales y conmutador de baja potencia

Descripción General:

El 2N3906 es un transistor PNP bipolar de silicio diseñado principalmente para aplicaciones de baja potencia. Se utiliza comúnmente en circuitos donde se requiere amplificación de señales débiles, inversión de señales, y como interruptor electrónico en circuitos de control.

Características Principales:

• Tipo de transistor: PNP bipolar de silicio.

• Encapsulado: TO-92 (el más común), también disponible en otros encapsulados como SOT-23.

• Corriente máxima de colector (Ic): 200 mA.

• Voltaje máximo de colector-base (Vcbo): -40V.

• Voltaje máximo de emisor-base (Vebo): -5V.

• Ganancia de corriente (hFE): Generalmente entre 100 y 300.

Características Eléctricas:

• Tensión de saturación colector-emisor (Vce(sat)): 0.2V (máximo) a Ic = 10 mA, Ib = 1 mA.

• Tiempo de respuesta de transición (ton, toff): Rápido, adecuado para aplicaciones de conmutación de señales.

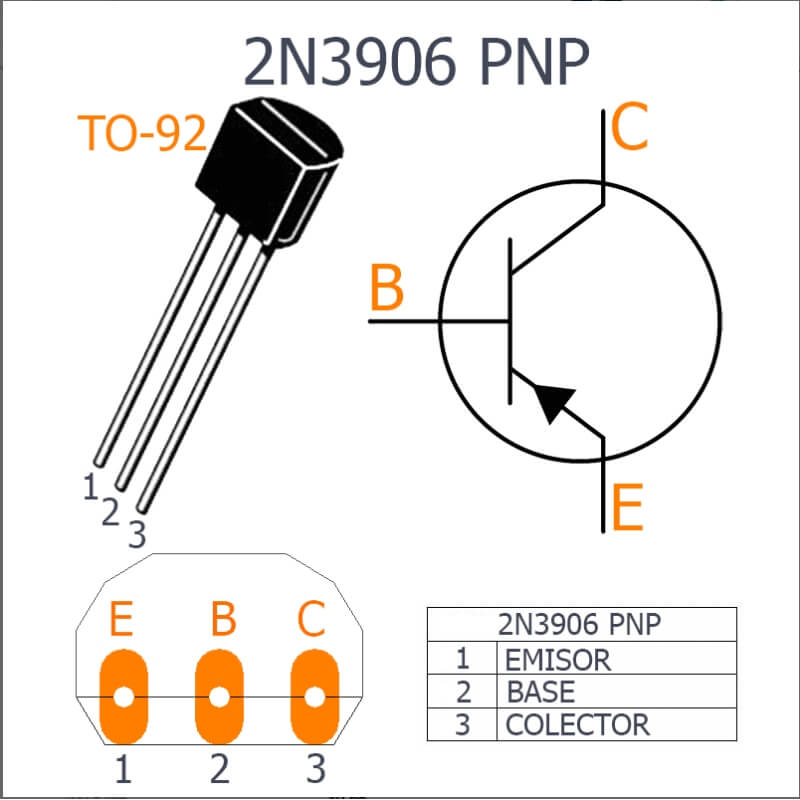

Pinout:

1. Base (B): Controla el flujo de corriente entre el emisor y el colector.

2. Emisor (E): Conexión al terminal negativo de la carga o al sustrato común.

3. Colector (C): Conexión al terminal positivo de la carga o al circuito de alimentación.

Aplicaciones Comunes:

• Amplificación de señales en circuitos de audio.

• Amplificadores de pequeña señal.

• Inversores de señal.

• Interruptores electrónicos en circuitos de baja potencia.

• Amplificadores operacionales y comparadores.

Ventajas:

• Pequeño tamaño y bajo costo.

• Amplia disponibilidad y compatibilidad con diseños estándar.

• Ideal para aplicaciones de baja corriente y voltaje.

Información Adicional:

El transistor 2N3906 es una opción popular debido a su versatilidad y facilidad de uso en una variedad de aplicaciones electrónicas de baja potencia. Es adecuado para proyectos de electrónica educativa, prototipado rápido y aplicaciones donde se requiere un interruptor o amplificador de pequeña señal confiable.
