TIP42C: Transistor NPN esencial para amplificadores, reguladores y controles de potencia.

Descripción General:

El transistor TIP42C es un dispositivo de potencia tipo PNP utilizado principalmente en aplicaciones donde se requiere controlar corrientes moderadas a altas. Pertenece a la serie TIP42 de transistores de silicio de potencia y es adecuado para amplificadores de audio, reguladores de voltaje, y otras aplicaciones que demandan alta fiabilidad y capacidad de conmutación.

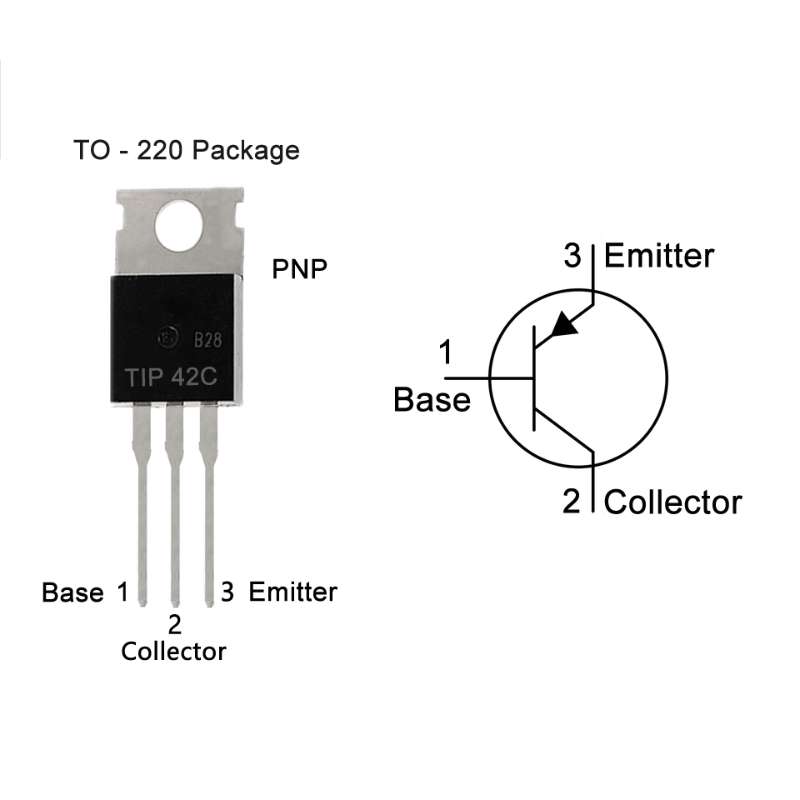

Pinout:

1. Base (B): Controla la corriente de entrada al transistor.

2. Colector (C): Conectado al terminal positivo de la carga.

3. Emisor (E): Conectado a tierra o al terminal negativo de la carga.

Características Principales:

• Tipo de transistor: PNP (Silicon Power Transistor).

• Encapsulado: TO-220.

• Voltaje colector-base (Vcbo): -100V.

• Corriente colector continua (Ic): -6A.

• Disipación máxima de potencia (Pd): 65W.

• Ganancia de corriente (hFE): 15 - 75.

Características Eléctricas:

• Tensión base-emisor (Vbe): -5V (máximo).

• Tensión de saturación colector-emisor (Vce(sat)): -2V (a Ic = -6A, Ib = -0.6A).

• Tiempo de almacenamiento (tstg): 1.5 μs (máximo).

Aplicaciones Comunes:

• Amplificadores de potencia.

• Reguladores de voltaje.

• Fuentes de corriente constante.

• Circuitos de conmutación.

Ventajas:

• Alta corriente de colector y disipación de potencia.

• Diseño robusto y encapsulado TO-220 para una fácil disipación térmica.

• Amplia disponibilidad y costo efectivo para aplicaciones industriales y comerciales.

Información Adicional:

El transistor TIP42C es ampliamente utilizado en diseño de circuitos de potencia donde se requiere conmutación rápida y control de corriente. Su capacidad para manejar corrientes significativas lo hace adecuado para aplicaciones exigentes que necesitan fiabilidad y eficiencia energética.
