LM324: El componente esencial para tus proyectos de control electrónico

Amplificador Operacional LM324

Descripción General

El LM324 es un amplificador operacional cuádruple de propósito general, ampliamente utilizado en aplicaciones de electrónica analógica. Este IC contiene cuatro amplificadores operacionales independientes en un solo paquete, proporcionando una solución compacta y eficiente para una variedad de aplicaciones de amplificación de señales.

Características Principales

·         Voltaje de Funcionamiento:

• • Rango de operación: 3V a 32V (±1.5V a ±16V)

  • Baja corriente de suministro: 0.7 mA típicamente por amplificador

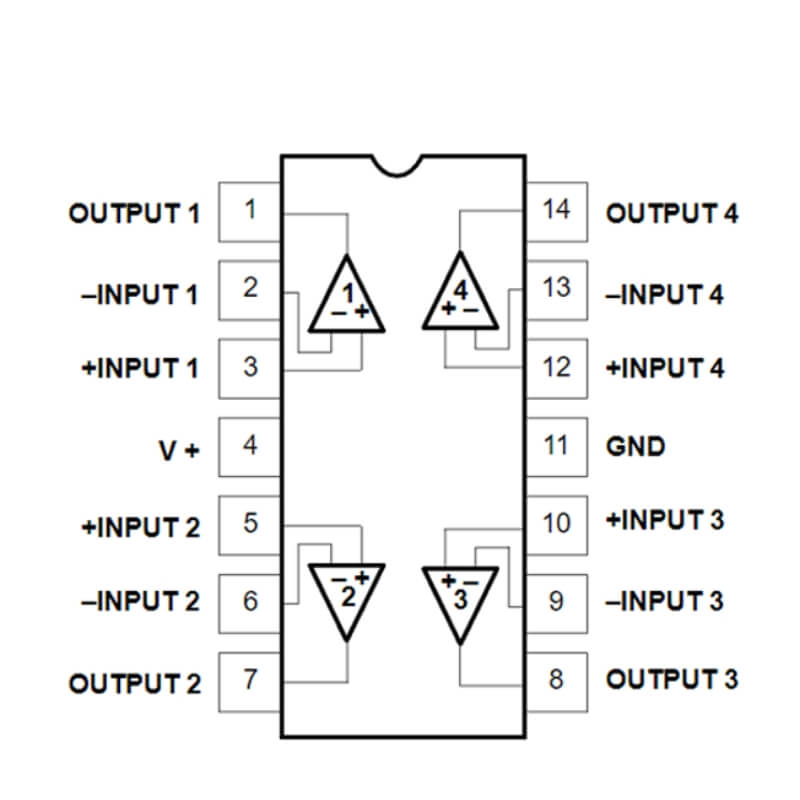

·         Configuración de Pines (Pinout):

• • Pin 1: Salida del amplificador operacional 1

  • Pin 2: Entrada inversora del amplificador operacional 1

  • Pin 3: Entrada no inversora del amplificador operacional 1

  • Pin 4: Voltaje de alimentación (Vcc)

  • Pin 5: Entrada no inversora del amplificador operacional 2

  • Pin 6: Entrada inversora del amplificador operacional 2

  • Pin 7: Salida del amplificador operacional 2

  • Pin 8: Salida del amplificador operacional 3

  • Pin 9: Entrada inversora del amplificador operacional 3

  • Pin 10: Entrada no inversora del amplificador operacional 3

  • Pin 11: Tierra (GND)

  • Pin 12: Entrada no inversora del amplificador operacional 4

  • Pin 13: Entrada inversora del amplificador operacional 4

  • Pin 14: Salida del amplificador operacional 4

·         Características Eléctricas:

• • Ancho de banda: 1 MHz

  • Ganancia de voltaje: 100 dB

  • Desfase de entrada: 2 mV típicamente

  • Corriente de entrada: 20 nA típicamente

  • Rango de voltaje de entrada diferencial: Vcc - 1.5V

  • Rango de voltaje de entrada común: 0V a Vcc - 2V

·         Aplicaciones Comunes:

• • Amplificación de señales de audio

  • Conversión de señales analógicas a digitales

  • Filtración de señales

  • Generación de señales de referencia

  • Fuentes de corriente constante

  • Comparadores de voltaje

·         Ventajas:

• • Bajo costo y alta disponibilidad

  • Compatible con múltiples configuraciones de alimentación (simple y dual)

  • Adecuado para aplicaciones de baja potencia

  • Resistente a sobrecargas y protegido contra cortocircuitos

Especificaciones Técnicas

·         Temperatura de Operación:

• • Rango: 0°C a 70°C

·         Dimensiones del Paquete:

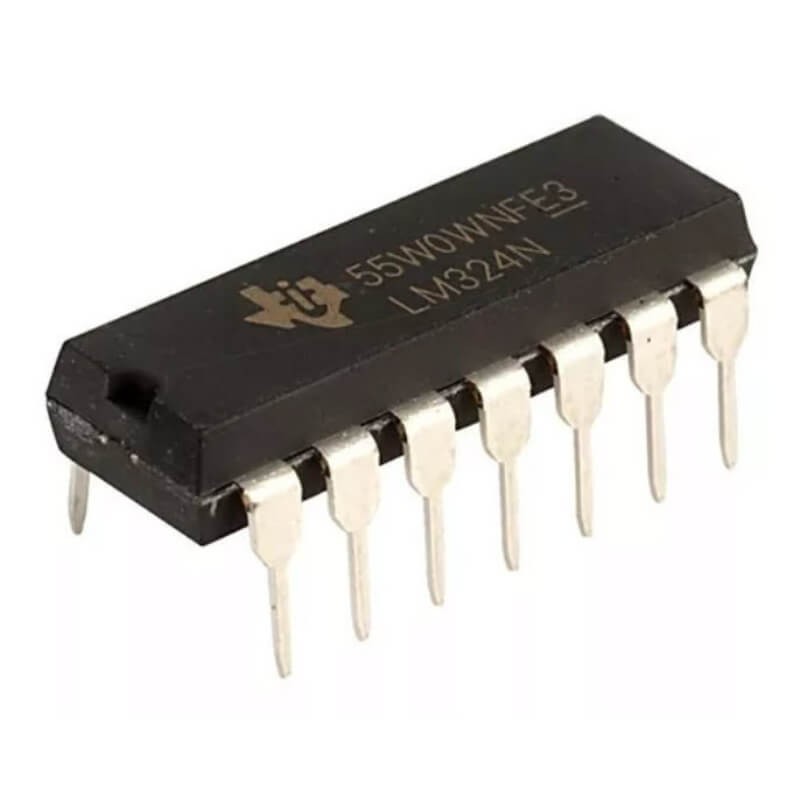

• • DIP (Dual In-line Package) de 14 pines

  • Disponible también en otros paquetes como SOP-14 y TSSOP-14

Información Adicional

El LM324 es un componente esencial en muchos diseños de circuitos debido a su versatilidad y eficiencia. Es ideal para ingenieros y aficionados a la electrónica que buscan un amplificador operacional fiable y fácil de usar para sus proyectos. Su configuración cuádruple permite reducir el espacio en la placa de circuito y simplificar el diseño del circuito.
