2N2222: Amplificador,conmutador y regulador de voltaje

Generalidades

El transistor 2N2222 es un transistor BJT (Transistor Bipolar de Unión) de tipo NPN, ampliamente utilizado en aplicaciones electrónicas de propósito general. Es conocido por su alta ganancia de corriente y capacidad de manejar corrientes relativamente altas, lo que lo convierte en una excelente opción para amplificación y conmutación.

Voltaje de Funcionamiento

• Voltaje Colector-Emisor : 40V
• Voltaje Colector-Base : 75V
• Voltaje Emisor-Base : 6V

Corriente

• Corriente de Colector (Ic): 600mA (máximo)

Ganancia de Corriente (hFE)

• La ganancia de corriente del 2N2222 varía entre 100 y 300, dependiendo de las condiciones de operación.

Potencia de Disipación

• Potencia máxima (Ptot): 500mW

Pinout

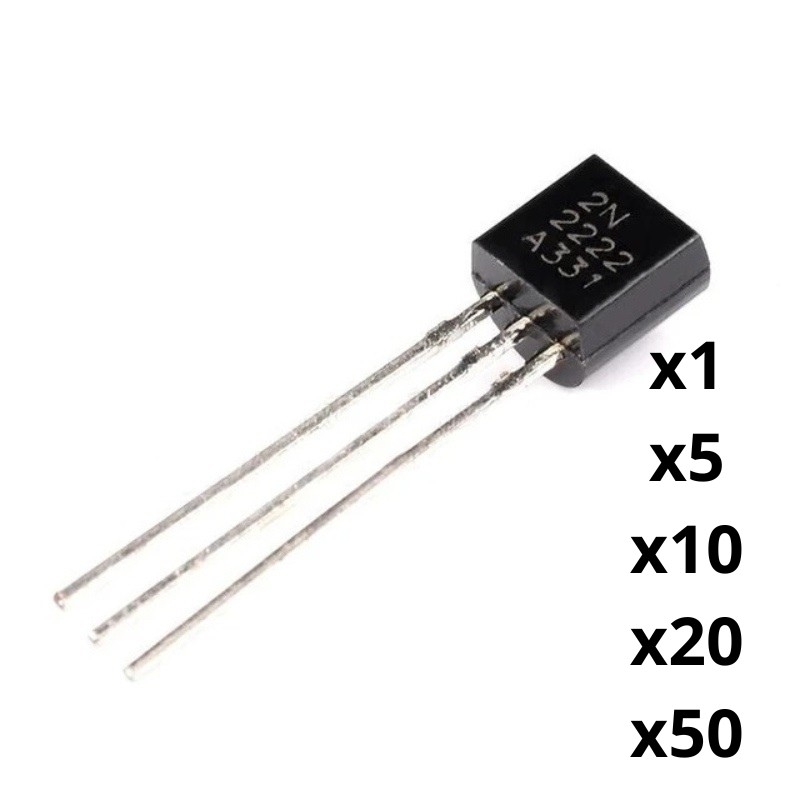

El transistor 2N2222 se encuentra comúnmente en encapsulado TO-92. La configuración de pines es la siguiente (vista frontal con los pines hacia abajo):

1. Emisor (E): Este es el terminal por donde los electrones salen del transistor. Conectado a tierra o a un potencial negativo en circuitos NPN.
2. Base (B): Este es el terminal que controla el transistor. Una pequeña corriente en este terminal permite una corriente mayor entre colector y emisor.
3. Colector (C): Este es el terminal por donde los electrones entran en el transistor. Conectado al voltaje de alimentación o a una carga.

Características Adicionales

• Frecuencia de Transición (ft): 250MHz, lo que hace al 2N2222 adecuado para aplicaciones de alta frecuencia.
• Temperatura de Operación: Rango de -55°C a +150°C

Aplicaciones Comunes

• Amplificadores: Utilizado en etapas de preamplificación y amplificación de señal.


• Conmutación: Funciona como un interruptor en aplicaciones de baja y media potencia.


• Osciladores y Generadores de Señal: Gracias a su alta frecuencia de transición.


• Controladores de Motores: Usado en pequeños motores de corriente continua.


• Cargadores de Batería: Implementado en circuitos de carga.
